 개요
파일재하시험(Pile Load Test)은 구조물 설치 대상 부지에 시공된 파일에 대하여 허용지지력 및 예상침하량을 측정함으로써 추후 설치될 구조물의 기초자료를 사전에 제공하여 구조물의 안정성 검토를 하는데 본 시험의 목적이 있다.
시험 목적에 따라 연직재하시험, 인발저항시험 및 수평재하시험이 있다.
방법
파일재하시험의 종류는 정적재하시험(Static Load Test)과 동적재하시험(Dynamic Load Test)으로 나누어지며, 정적재하시험은 시험목적에 의해 연직재하시험, 인발저항시험, 수평재하시험으로 나누어진다.
여기서, 연직재하시험은 시험방법에 의해 주변반력파일 이용법, 실중량물 이용법 및 Earth Anchor체의 반력이용법으로 나누어진다.
상기에서 열거한 내용을 도시하면 아래와 같다
|
시험 종류 |
목적에 의한 분류 |
방법에 의한 분류 |
결과의 이용 |
파
일
재
하
시
험 |
정적재하시험 |
연직재하시험 |
주변반력파일 이용법 |
연직지지력 산출
(주변마찰력+선단지지력) |
실중량물 이용법 |
Earth Anchor체 이용법 |
인발저항시험 |
- |
주변마찰력 산출 |
수평재하시험 |
주변반력파일 이용법 |
수평저항력, 지반반력계수 산출 |
동적재하시험 |
연직재하시험 |
EOID 방법 |
연직지지력 산출
(주변마찰력,선단지지력) |
RSTR 방법 |

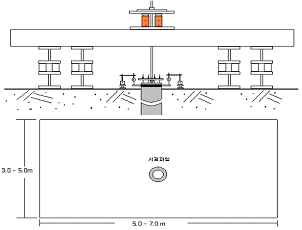

연직재하시험-주변반력파일이용법 모식도 |

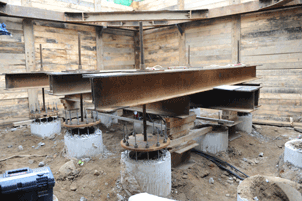

현장 시험 전경 |
|
|
현장 지원 사항 |
1. 220v 전기 지원 및 5톤 카고크레인 진입로 개설
2. 파일 두부정리 및 부지 정지작업 |
연직재하시험-실 하중을 이용한 방법 모식도 |

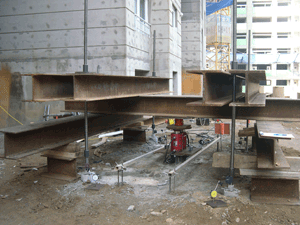

현장 시험 전경 |
|
|
현장 지원 사항 |
1. 220v 전기 및 5톤 카고크레인 진입로 지원
2. 파일 및 부지 정지작업
3. 중량물 설계하중의 약 300 % 시험위치까지 지원
4. 하이드로 크레인 작업 공간 확보
5. 작업 인부 2인 지원 |
연직재하시험-Earth anchor를 이용한 방법 모식도 |

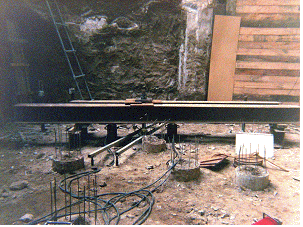

현장 시험 전경 |
|
|
현장 지원 사항 |
1. 220v 전기 및 5톤 카고크레인 진입로 지원
2. 파일 및 부지 정지작업
3. Earth anchor 시공은 협의하여 시공 |
인발저항시험 모식도 |
현장 시험 전경 |
|
|
현장 지원 사항 |
1. 220v 전기 및 5톤 카고크레인 진입로 지원
2. 파일 및 부지 정지작업 |

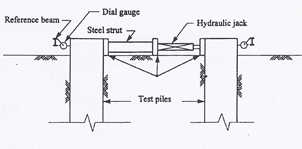

수평재하시험 모식도 |

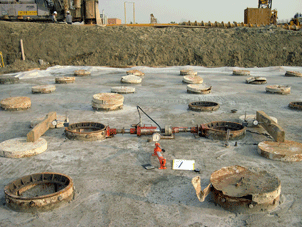

현장 시험 전경 |
|
|
현장 지원 사항 |
1. 220v 전기 및 5톤 카고크레인 진입로 지원
2. 파일 및 부지 정지작업 |

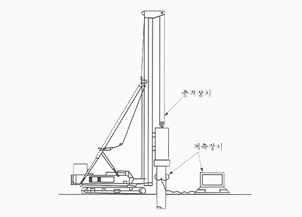

동적 재하시험 모식도 |

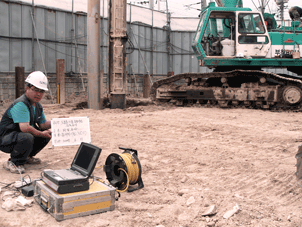

현장 시험 전경 |
|
|
현장 지원 사항 |
1. 220v 전기 및 파일 항타기 지원
2. 시험 파일 두보 보존 및 지표면에서 1.0m(센서 부착 길이) 정도 노출조건 |
장단점 비교
|
장 점 |
단 점 |
주변 반력
파일 이용법 |
-시험결과를 가장 빨리 알 수 있다
-시험비가 경제적이다 |
-주변 파일의 배치가 맞아야 한다
-주변의 파일 상태에 따라 하중이 결정
-고 하중시 안전사고의 위험이 있다 |
실 중량물
이용법 |
-시험 파일 주변에 관입된 파일이 없거나 Earth anchor를 시공할 수 없는 현장에서 시험이 가능하다
-원하는 하중까지 확보가 가능하다 |
-시험 결과를 얻는 시간이 길다
-중장비 사용료 및 인건비가 추가 된다
-고(高)하중 시 안전사고의 위험이 있다 |
Earth Anchor체
반력 이용법 |
-시험 파일 주변에 관입된 파일이 없는 현장에서 시험이 가능하다
-원하는 하중까지 확보가 가능하다 |
-Anchor체 양생기간이 필요하다
-Anchor 시공비가 추가 된다 |
동적재하시험법 |
-시험 소요시간이 짧다.
-비용이 적게 든다.
-말뚝 관입 도중의 어느 시점에서도말뚝의 지지력을 알 수 있다. |
|
|
