개요
- 안테나에서 방사된 전자기파를 수신하여 지하의 공동 또는 매설된 강관의 위치와 심도 규명
- 고주파수(수 MHz 이상)의 전자파를 지중에 투과하고 그 반사파를 측정하여 매우 정확한 지하영상 취득
- 송신에서 수신까지 소요된 경과시간과 반사파 진폭을 해석하여 구조물 혹은 지반 특성에 대한 정보를 추출
- 일반 매질에서 전자기파 진행속도는 주로 매질의 유전율에 의존하며, 반사파의 진폭 역시 이웃하는 두 매질의 유전율의 상대적 차이에 따라 달라지므로, 유전상수의 대비가 큰 물질의 경우 탐지가 우수함
- 대상물의 형상에 따른 조사범위에 제한이 없고 측정자가 의도한 심도대로 조사가 가능하며 현장실험이 매우 신속히 이루어짐

적용범위
- 지반의 층서 및 기반암의 심도조사
- 지하매설물의 조사, 지하에 매설된 각종 구조물의 위치 조사
- 암반 내 파쇄대 조사, 동굴 및 지하공동의 조사
- 터널내 콘크리트 라이닝 공동 조사
- 지하 환경오염 및 확산 범위 조사
- 지하 유적의 조사
- 도로 포장 두께조사, 콘크리트 내부조사

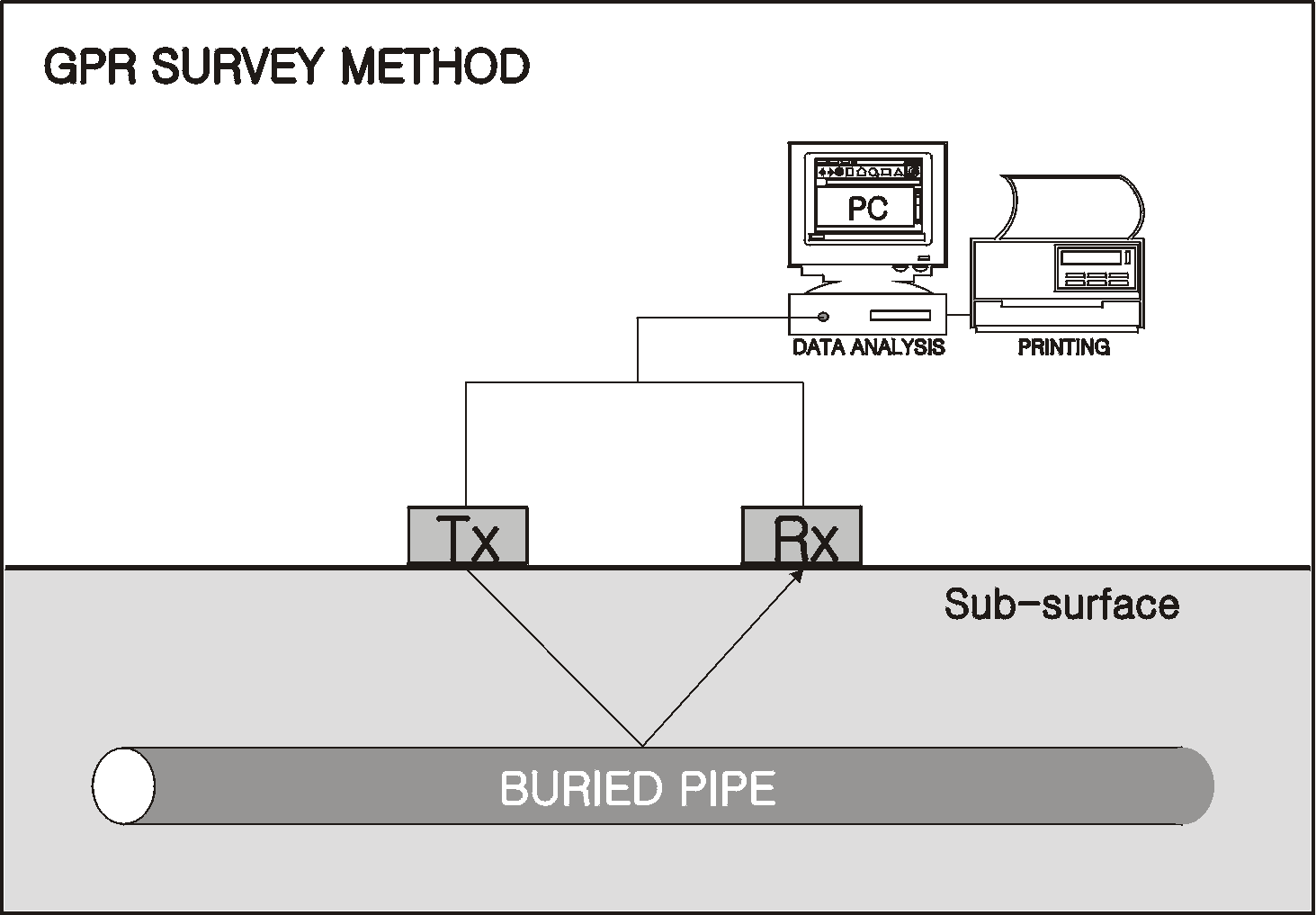

GPR탐사모식도

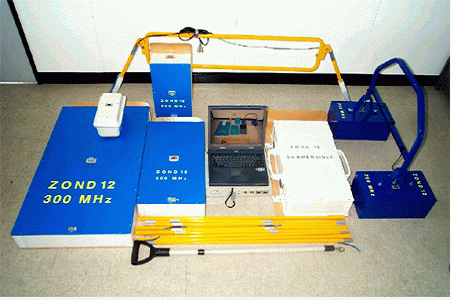

GPR 장비 전경

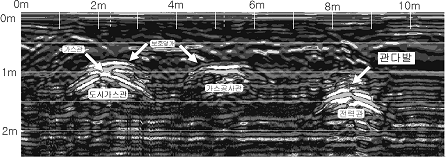

도로내 지하매설물 GPR 탐사결과

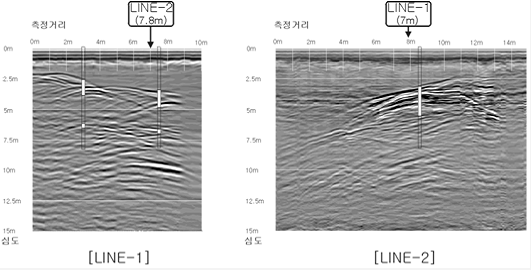

석회암 지역 구조물공 기초지반 내 공동탐사 및 시추조사 결과 비교

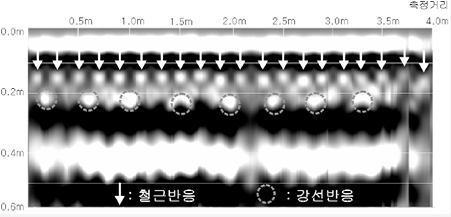

교량 상판 내 강공 및 철근 배근 조사 결과

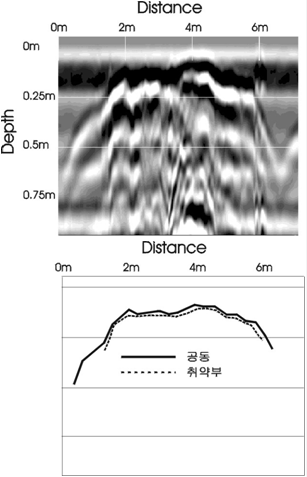

터널 내 콘크리트 라이닝 공동조사
