개요
- GOODMAN JACK은 사전에 천공된 시추공의 공벽에 하중을 가하여 시추공벽의 팽창 변위를 측정하기 위한 팽창 및 수축이 가능한 잭에 가압판이 장착되어있다.
시험에서는 하중-변위의 관계를 직접 측정하여 암반에 대한 탄성 및 변형계수를 측정하게 된다. 본 시험은 최소 NX크기(3inch) 시추구경에서 사용하도록 설계되어있다. 유압은 팽창 및 수축이 가능한 가압판을 통해서 암반에 전달된다. 2개의 LVDT 변위센서가 가압판 상/하단부에 해당되는 위치의 JACK내부에 장착된다. GOODMAN JACK은 LVDT의 변위 측정기(DATA LOGGER), 유압펌프, 압력 게이지, 유압호스 및 측정케이블 등으로 구성되어있다.

시험방법
1) JACK과 측정기에 유압 및 전선을 연결한 후 측정기의 전원공급스위치를 ON에 놓고 JACK을 연결하지 않으면 LVDT 2개의 측정값은 0으로 표시된다.
2) JACK이 완전히 수축된 상태에서 측정을 수행한다.
3) 펌프에 부착된 밸브를 EXTEND(팽창)모드에 설정하고 펌프의 핸들을 작동시켜 하중을 가한다. 측정값을 관찰하면서 JACK의 가압판을 팽창시킨다.
4) 유압펌프의 밸브를 수축상태로 맞추고 펌프의 핸들을 작동시켜 가압판을 수축시킨다.

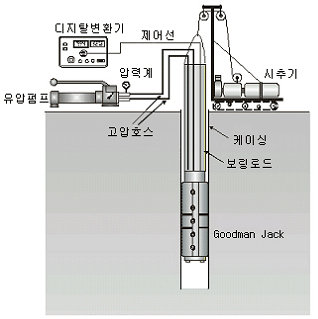

모 식 도

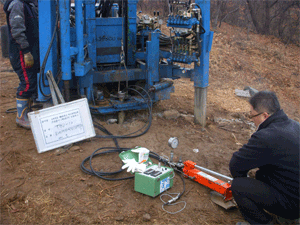

현장 시험 전경
