개요
- Pressuremeter Test(PMT)는 가압능력이 100kg/cm 2 의 공내수평재하시험 장비이다. 본 장비는 LLT 시험장비로 측정 불가능한 경질토층을 측정대상으로 하고 있다. 연약지반의 일부로부터 경질지반(풍화암층)용으로 개발한 시험장치이다. 압력원은 수압(고압의 Hand Pump), 유압, 가스압 등을 사용한다. 재하압력은 압력계에 부착된 센서로부터 가압력을 측정하고 지반의 변형량은 Sonde에 내장된 Caliper arm 방식의 LVDT 센서로부터 공경의 변화량을 직접 측정하여 케이블을 통하여 Digital Indicator에 표시되도록 설계하였다. 지반의 변형특성은 Sonde에 가해지는 재하 압력과 그때의 공경의 변화량을 통해서 파악된다.

시험방법
  1) Sonde에 control cable, 고압튜브를 연결한다.
  2) Control cable을 digital indicator의 connector에 연결한다.
  3) Digital indicator의 전원스위치를 on한다.
  4) Digital indicator의 전원스위치를 on에 두고 워밍업을 위해 2분간 대기한다.
  5) 고압튜브를 가압장치에 연결한다.
  6) Sonde를 공내에 삽입할 때 필히 digital indicator를 보면서 서서히 삽입한다.
  7) Sonde를 측정위치에 정치한 후 가압장치로부터 sonde에 압력을 가하여 멤브레인을 팽창시킨다.
  8) 이때 가압력과 공경의 변화량을 측정한다. 시추구경이 크면 측정이 되지 않는 경우가 있다. 멤브레인 공벽에 부착되는
     경우에도 공경이 크면 높은 압력을 견딜 수 없다.
     100kg/cm 2 까지 가압할 때의 공경은 66~75mm이며, 이 범위 밖에서는 높은 압력을 가하지 않도록 한다.
  9) 측정이 종료되면 sonde를 감압한다.

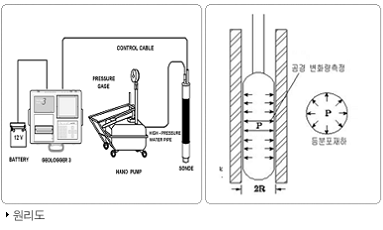

모 식 도

현장 시험 전경
